Двухкомпонентное литьё пластмасс: что нужно знать заказчику
Двухкомпонентное литьё (2K-литьё) — это технология, при которой пластмассовая деталь формируется из двух разных материалов за один цикл. На выходе — цельное изделие без клея, винтов и ручной сборки.
Примеры изделий и их назначение

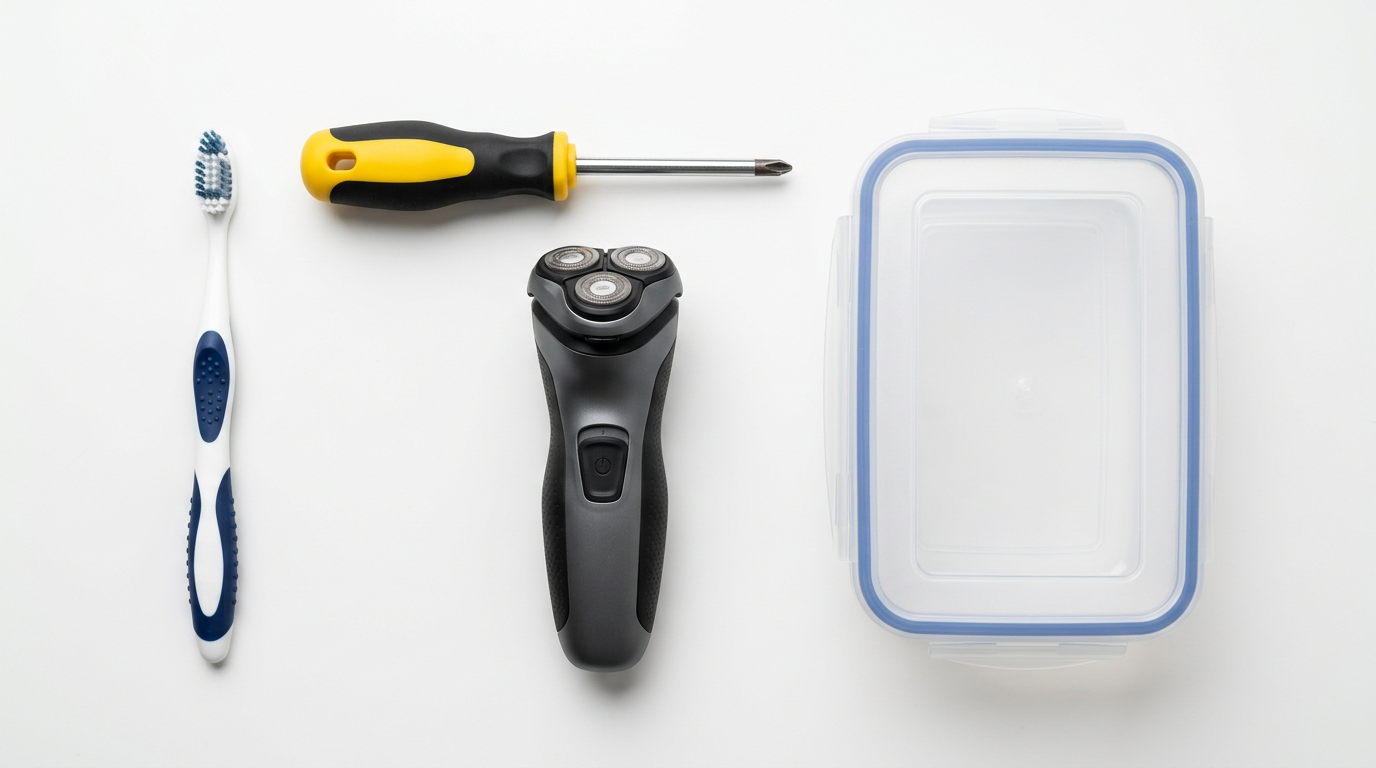

Примеры изделий двухкомпонентного литья: зубная щётка, отвёртка, электробритва, пищевой контейнер
Чтобы сразу понять масштаб технологии, вот конкретные изделия, которые изготавливают двухкомпонентным литьём:
- Зубные щётки — жёсткий корпус + мягкая резиновая вставка на ручке для удобного хвата.
- Отвёртки и плоскогубцы — прочная пластиковая основа рукоятки с нескользящей прорезиненной накладкой.
- Кнопки и клавиши бытовой техники — твёрдое основание с мягким символом или подсветочным окном другого цвета.
- Автомобильные уплотнители — жёсткая монтажная рамка с эластичным контуром, обеспечивающим герметичность.
- Контейнеры для еды — корпус из одного пластика и мягкая уплотнительная кромка крышки для плотного закрывания.
- Корпуса электробритв и фенов — основа с soft-touch зонами, предотвращающими выскальзывание из мокрых рук.
Во всех этих случаях 2K-литьё решает одну из задач: улучшает эргономику, обеспечивает герметичность, заменяет сборку или создаёт визуальный контраст материалов.
Где применяется двухкомпонентное литьё
Схема процесса двухкомпонентного литья: первый впрыск, поворот формы, второй впрыск
Технология востребована там, где жёсткую основу нужно совместить с мягким элементом или объединить разные цвета и текстуры в одной детали. Типичные примеры: рукоятки инструментов и садовой техники с прорезиненным хватом, кнопки и панели автомобилей с soft-touch покрытием, влагозащищённые корпуса электроники с интегрированными уплотнениями, медицинские приборы с герметичными вставками. Также технологию используют для декоративных деталей с контрастом цветов.
Способы получения двухкомпонентных изделий
Необязательно покупать дорогой 2K-станок — получить деталь из двух материалов можно разными путями. Ниже — сравнение основных способов.
| Способ | Суть метода | Оборудование | Cтоимость пресс-формы | Стоимость изделия | Цикл | Когда подходит |
|---|---|---|---|---|---|---|
| 2K пресс-форма | Одна форма с двумя позициями; после первого впрыска заготовка перемещается ко второму узлу впрыска (поворотной или индексной плитой) | 2K-термопластавтомат с двумя узлами впрыска | Одна сложная 2K-форма — на 40–80% дороже обычной | Низкая на больших тиражах — нет сборки, минимум брака | Быстрый — оба впрыска за один цикл | Крупные серии, высокие требования к точности и повторяемости |
| Две отдельные формы + закладная | Первый компонент отливают в форме А, оператор или робот перекладывает его как закладной элемент в форму Б для второго впрыска | Два обычных однокомпонентных станка | Две простые формы — суммарно дешевле одной 2K | Средняя — двойной цикл и перенос увеличивают себестоимость | Медленный — два отдельных цикла + перенос | Малые и средние серии; ограниченный бюджет на оснастку |
| Сборка из двух отливок (клей/сварка/защёлка) | Каждый компонент отливают отдельно, затем соединяют механически, ультразвуковой сваркой или клеем | Два обычных станка + оборудование сборки | Две простые формы — средняя стоимость | Высокая — литьё + отдельная сборочная операция | Самый медленный — литьё + сборочная операция | Когда материалы химически несовместимы или нужна разборная конструкция |
Первый вариант даёт максимальную производительность и качество соединения, но требует дорогой оснастки и специализированного оборудования. Вариант с закладной — разумный компромисс для средних тиражей. Сборка — самое доступное решение для старта.
Влияние на стоимость изделия
Пресс-форма для двухкомпонентного литья обходится на 40–80% дороже стандартной — конструкция включает два узла впрыска и механизм перемещения заготовки. Однако при серийном выпуске затраты компенсируются: исчезают операции сборки, склейки и ручного труда, а процент брака снижается. Чем больше тираж, тем быстрее окупается вложение в оснастку.
Сложность пресс-формы
Двухкомпонентная пресс-форма с двумя полостями на термопластавтомате
Проектирование 2K-формы требует точного расчёта усадки обоих пластиков, их химической совместимости и последовательности впрыска. Конструкция включает поворотную плиту или систему переноса, что увеличивает габариты оснастки. Разработку такой формы стоит поручить инженеру с опытом в многокомпонентном литье.
