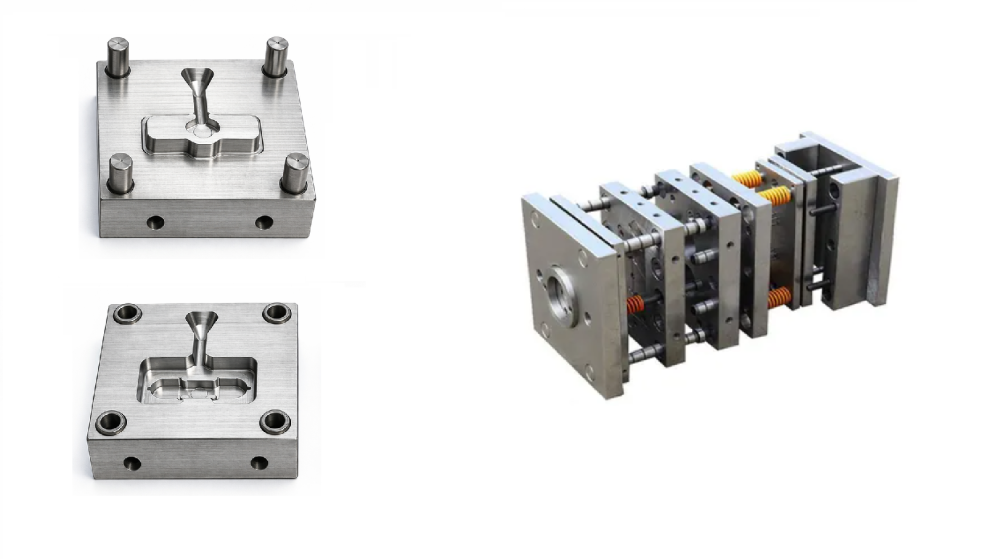

Пресс-формы ручной разборки. Чем отличаются от автоматических для ТПА.

Пресс-формы для литья пластмасс условно делят на формы ручной разборки (чаще для ВЛМ) и автоматические формы для ТПА. Разница между ними влияет на цену оснастки, скорость цикла и себестоимость детали.

Формы ручной разборки

После раскрытия такой формы оператор снимает изделие вручную или разбирает вставки и элементы, мешающие съёму. Формы ручной разборки возможно установить и на ВЛМ, и на ТПА, но чаще их применяют для ВЛМ. Иногда такие формы называют прототипными.

Такие формы выбирают, когда:

• тираж небольшой: прототипы или партии в тысячи изделий;
• важно снизить бюджет на оснастку;
• у детали сложная геометрия, когда нецелесообразна автоматизация;

Плюс — форма дешевле и проще в изготовлении. Её можно использовать на более дешёвых вертикальных литьевых машинах.

Минусы:

• при съёме изделий форму легче повредить;
• сложнее найти исполнителей, хотя при своей команде это не проблема;
• выше затраты на цикл литья, потому что процесс не автоматический;
• больше брака и менее стабильное качество изделий.

Автоматические формы ТПА

В автоматической форме изделие извлекается без ручной разборки: выталкивателями, плитой съёма, ползунами или роботом. Такие формы дороже в проектировании и изготовлении, но дают короткий цикл, стабильное качество и высокую производительность. Они выгодны для средних и больших тиражей.

Пример экономического расчета

Для примера:

• форма ручной разборки — 100 тыс. руб.;
• автоматическая форма — 400 тыс. руб.;
• разница по оснастке — 300 тыс. руб.;
• цикл ручной формы — 120 сек;
• цикл автоматической — 20 сек.

При ставке оператора 500 руб./час и машинного времени ТПА 800 руб./час ручная разборка даёт около 43,3 руб. на изделие, автоматическая форма — около 4,4 руб. Значит, точка равенства наступает примерно на 7 700 изделиях. Если учитывать прочие затраты и возможный ремонт ручной формы уже через 5 тыс. циклов, автоматическая форма окупается ещё раньше.

Что выбрать

Если партия небольшая и важно снизить стартовые вложения, чаще подходит форма ручной разборки. Если нужен серийный выпуск с предсказуемой себестоимостью, лучше автоматическая форма ТПА.
