Способы изготовления пластмассовых изделий: от прототипа до серии

Пластмассовые изделия изготавливают разными методами, и универсального решения не существует. Технологию выбирают по тиражу, геометрии детали, требованиям к точности, внешнему виду и экономике проекта.

Ниже — основные способы, которые чаще всего используют в производстве.

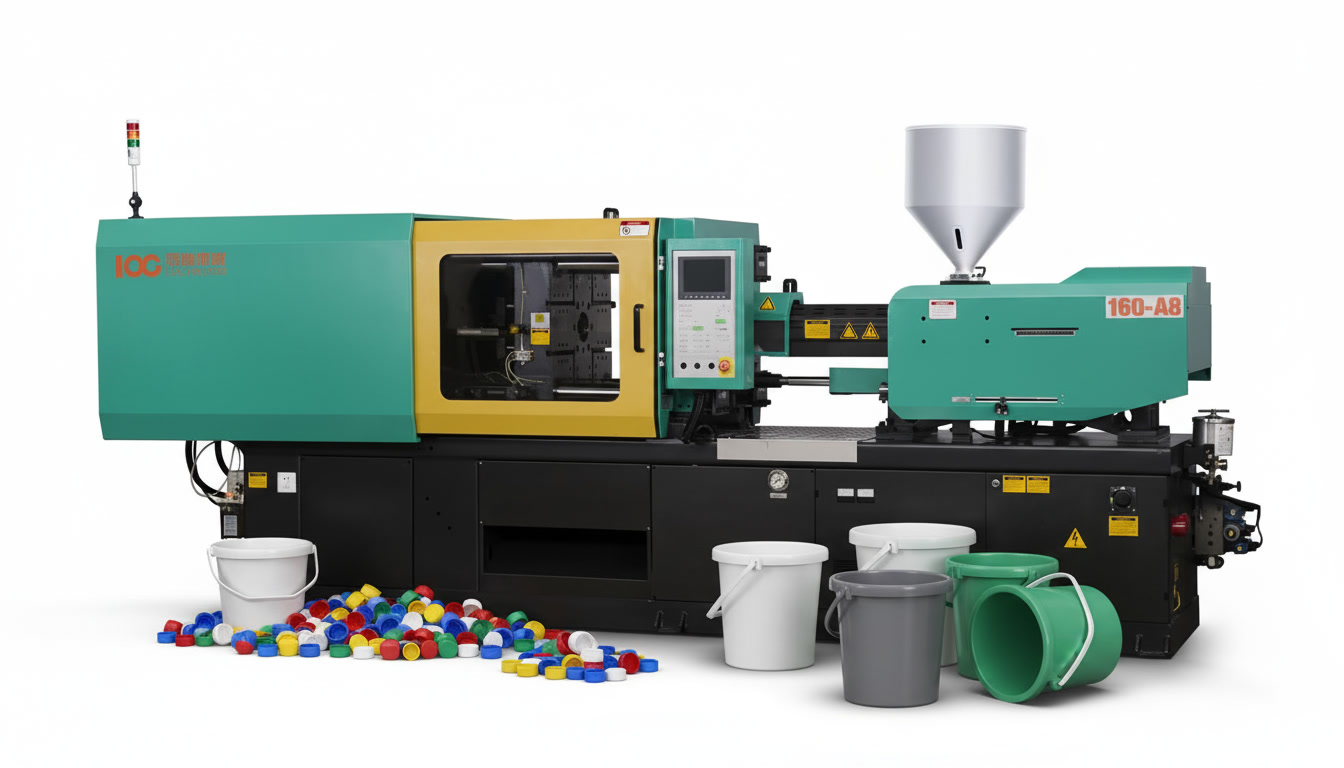

Литье под давлением

Литье под давлением — базовая технология серийного производства пластиковых деталей на термопластавтоматах (ТПА) и вертикальных литьевых машинах (ВЛМ) с использованием пресс-форм.

Как работает: расплавленный полимер впрыскивается в металлическую пресс-форму под высоким давлением, после охлаждения деталь извлекается.

Плюсы:

• высокая точность и повторяемость;
• быстрый цикл;
• низкая себестоимость одной детали на больших тиражах;
• широкий выбор материалов и текстур поверхности.

Ограничения:

• высокая стоимость пресс-формы;
• нужна технологическая подготовка изделия (уклоны, ребра, толщина стенок);
• для малых партий часто экономически невыгодно.

Когда применяют:

• средне- и высокосерийное производство;
• когда нужна высокая повторяемость и стабильное качество;
• когда стоимость пресс-формы окупается объемом выпуска.

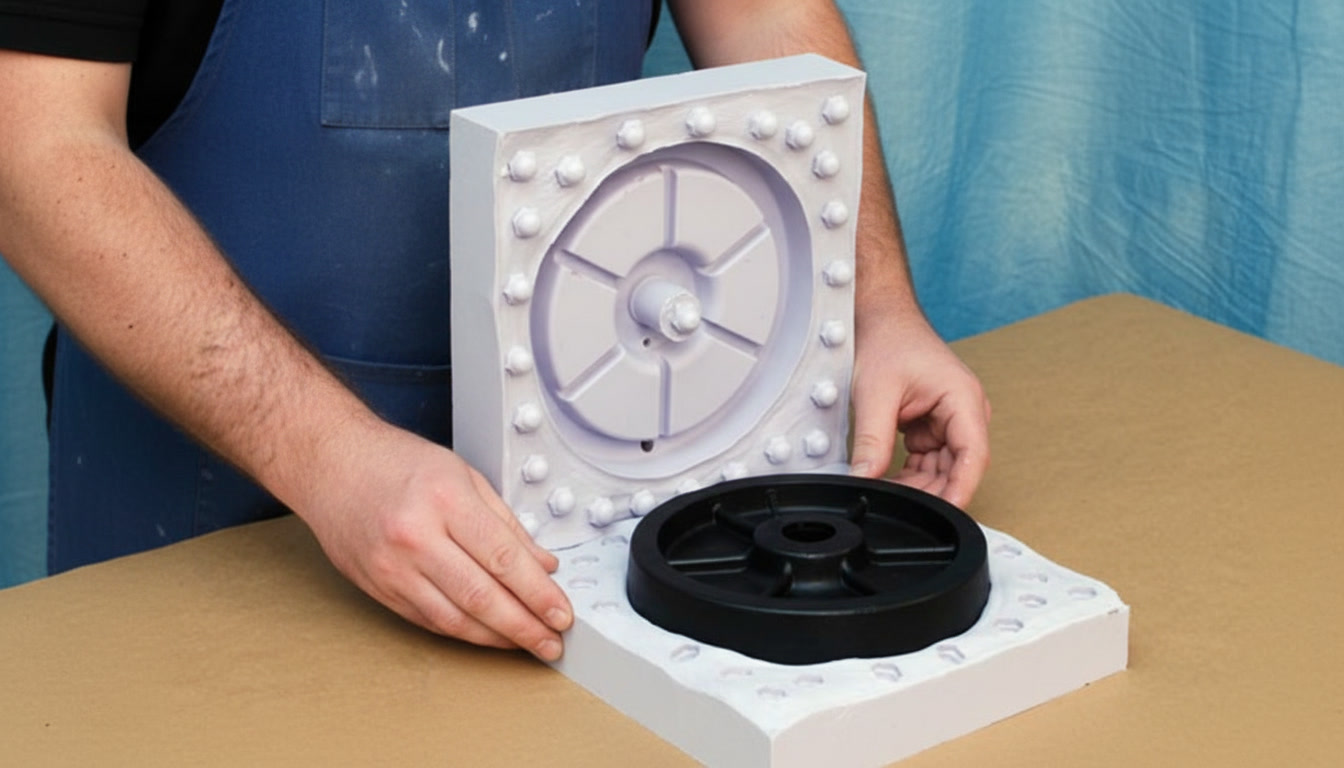

Литье в силиконовые формы

Эта технология удобна для прототипов и малых серий.

Как работает: сначала изготавливают мастер-модель, затем снимают с нее силиконовую форму, в которую заливают полимерную композицию (часто полиуретан).

Для мастер-модели часто используют 3D-печать по цифровой модели; в качестве мастер-модели можно также применять готовое оригинальное изделие (эталон), если оно подходит по геометрии и допускам.

Плюсы:

• быстрый запуск без дорогой металлической оснастки;
• хорошее качество поверхности;
• выгодно для тестовых и пилотных партий.

Ограничения:

• ограниченный ресурс формы (от единиц до десятков циклов литья);
• повторяемость и точность ниже, чем у литья под давлением;
• ограниченный выбор материалов по сравнению с термопластами.

Себестоимость изделия: обычно средняя или высокая; при этом стоимость материала (смолы, композиции) значительно выше, чем у типичных термопластов для серийного литья.

Когда применяют:

• для прототипов и пилотных партий;
• когда нужно быстро получить образцы до запуска пресс-формы;
• для малосерийного выпуска с требованиями к внешнему виду.

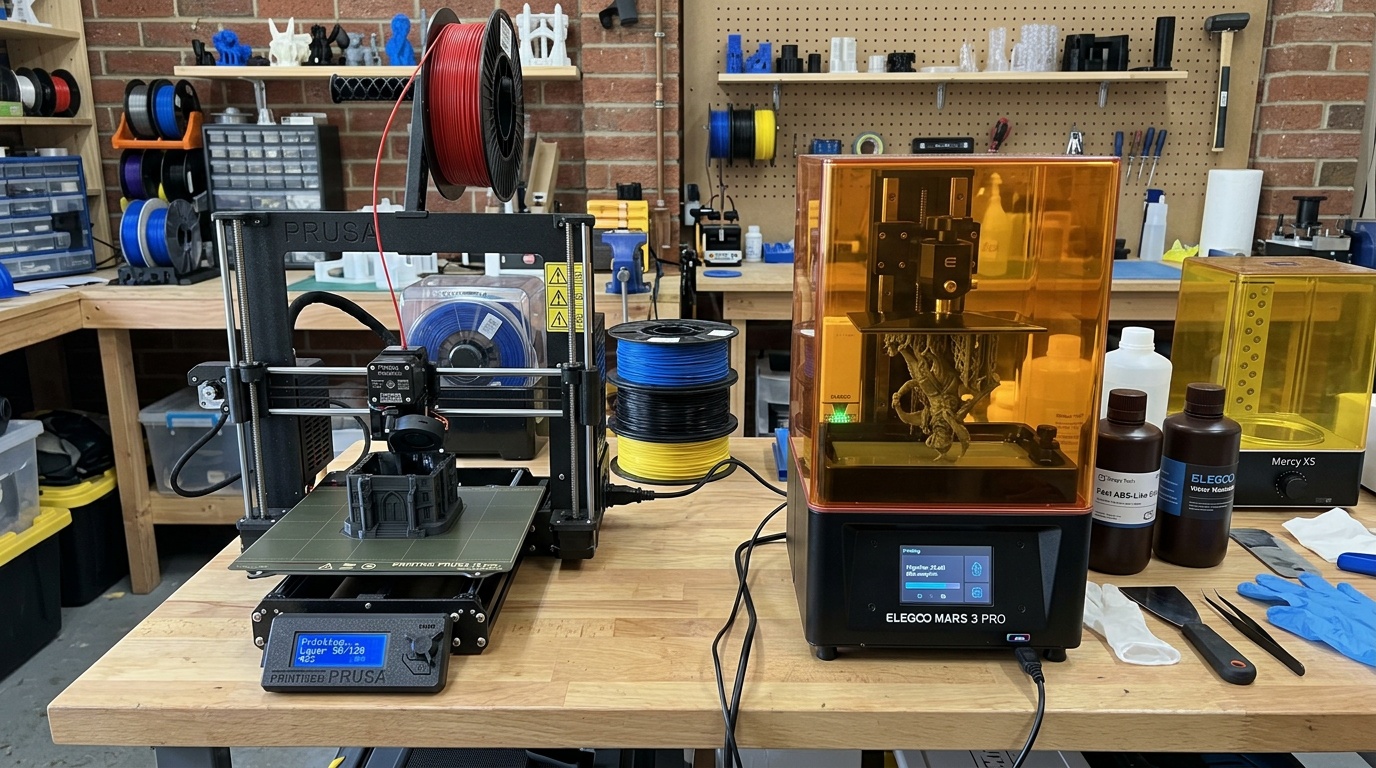

3D-печать

3D-печать не требует оснастки: достаточно 3D-принтера. Это хороший вариант для прототипирования, если нет высоких требований к механическим свойствам и к внешнему виду. В некоторых случаях 3D-печать позволяет реализовать геометрию, которую невозможно получить другими технологиями.

Как работает: изделие создается послойно по цифровой 3D-модели (FDM, SLA, SLS и другие технологии).

Плюсы:

• не требуется пресс-форма;
• короткий цикл от 3D-модели до первого изделия;
• можно печатать очень сложную геометрию;
• удобно для единичных и кастомных изделий.

Ограничения:

• себестоимость на серию обычно выше;
• свойства материала зависят от типа печати;
• часто требуется постобработка поверхности.

Когда применяют:

• для быстрых итераций конструкции и проверки гипотез;
• для единичных изделий и малых партий;
• когда нужна сложная геометрия без изготовления оснастки.

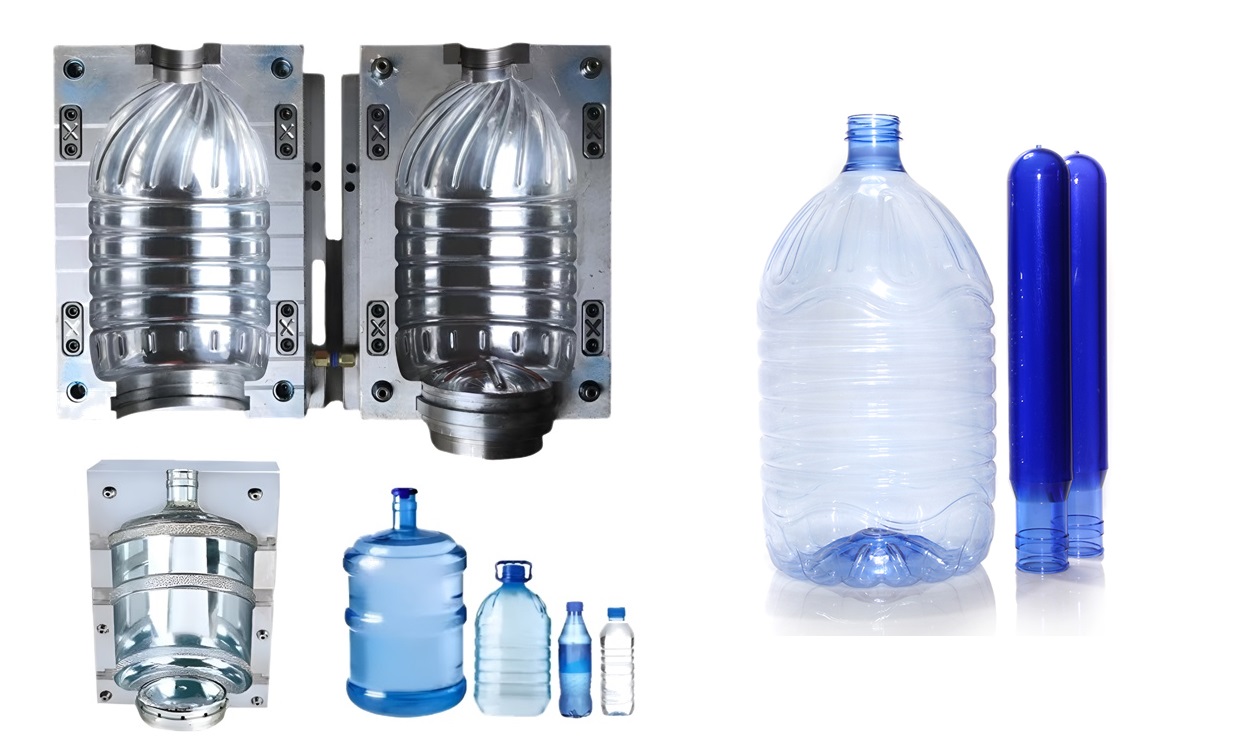

Выдувное формование (выдув)

Выдувное формование используют для полых пластиковых изделий: бутылки и канистры, баки и бочки, флаконы, пр.

Как работает: сначала формируют заготовку (паризон или преформу; преформу получают на ТПА — термопластавтомате), затем воздухом раздувают ее внутри формы до нужной геометрии.

Плюсы:

• высокая производительность на больших тиражах;
• оптимально для полых тонкостенных изделий;
• низкая себестоимость единицы в массовом производстве тары.

Ограничения:

• применяется в основном для полых изделий;
• точность и толщина стенки зависят от контроля процесса;
• для сложной геометрии и малых серий часто менее выгодно.

Когда применяют:

• для массового производства полой тары;
• когда важна низкая себестоимость единицы на больших объемах;
• для бутылок, канистр и технических емкостей.

Типовые изделия: бутылки, канистры, баки, флаконы.

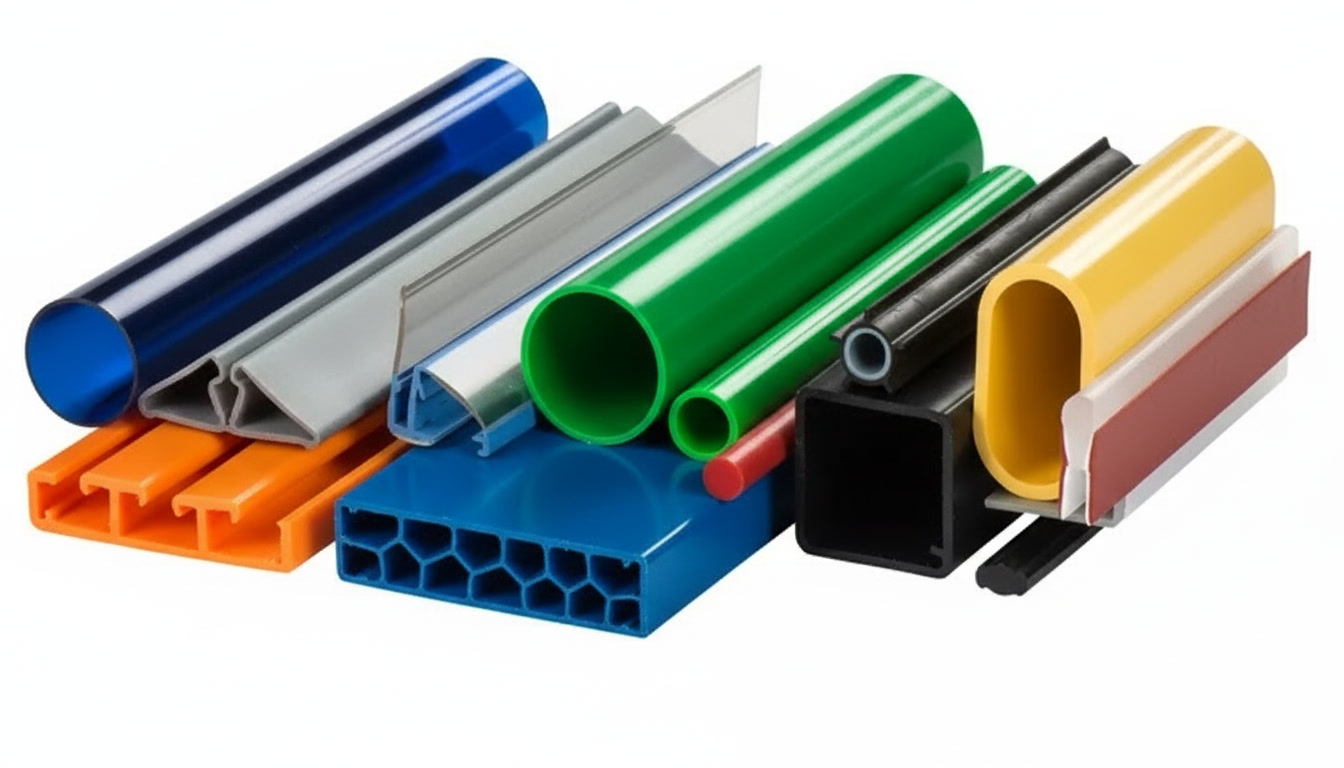

Экструзия

Экструзию применяют, когда нужно получить вытянутое изделие с постоянным сечением по длине: трубы, профили, штапики, накладки, подоконники и подобные длинномерные детали.

Как работает: расплав продавливается через фильеру нужной формы, после чего профиль калибруется и охлаждается.

Плюсы:

• непрерывный процесс с высокой производительностью;
• стабильные геометрические параметры профиля;
• хорошо подходит для больших объемов.

Ограничения:

• используется в основном для длинномерных изделий;
• ограничена геометрией постоянного поперечного сечения.
• не все конечные формы можно получить только экструзией без дополнительных операций.

Иногда экструзию целесообразно использовать и для коротких изделий: сначала получают непрерывный профиль или «трубу», затем режут на заготовки нужной длины.

Когда применяют:

• для непрерывного выпуска профилей, труб, листов и пленок;
• при больших объемах и стабильной номенклатуре;
• когда геометрия изделия имеет постоянное сечение.

Типовые изделия: трубы, профили, штапики, накладки, подоконники, листы, пленки, кабельная изоляция.

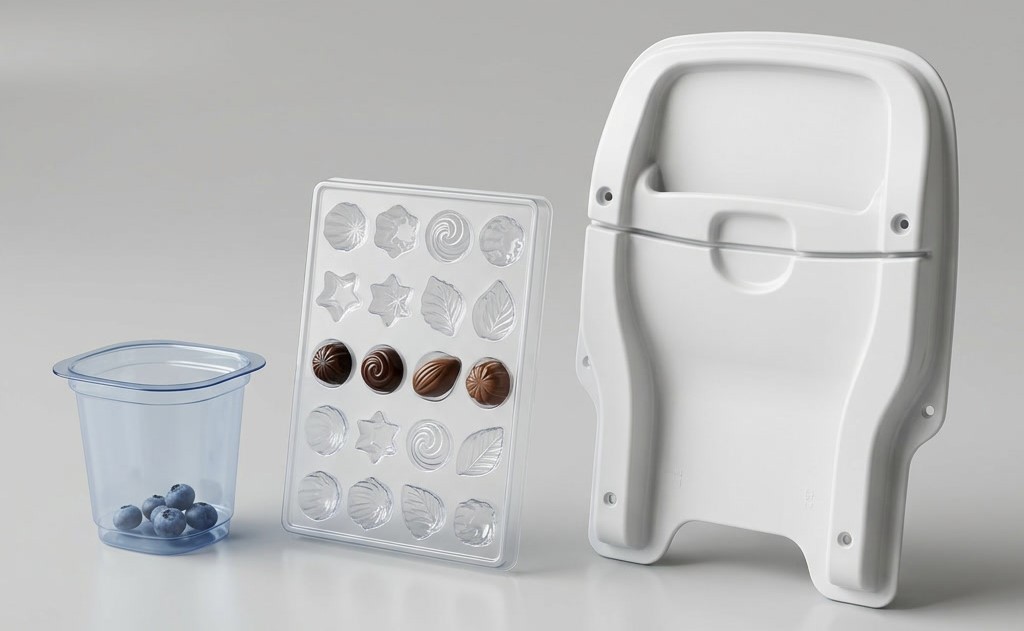

Термоформование (вакуумная формовка)

Термоформование подходит для изделий из листового пластика, особенно больших и тонкостенных.

Как работает: лист пластика нагревают до пластичного состояния и формуют на матрице вакуумом или избыточным давлением, затем обрезают контур.

Плюсы:

• относительно недорогая и быстрая оснастка;
• эффективно для крупногабаритных тонкостенных деталей;
• короткий срок запуска производства.

Ограничения:

• ограниченная точность по сравнению с литьем под давлением;
• есть отходы на этапе обрезки кромки;
• толщина стенки может распределяться неравномерно в глубоких зонах.

Когда применяют:

• для упаковки и тонкостенных изделий из листового пластика;
• когда нужен быстрый запуск с умеренной стоимостью оснастки;
• для крупногабаритных деталей с невысокими требованиями к точности.

Типовые изделия: упаковка, лотки, блистеры, облицовочные панели, кожухи.

Для небольших партий и при отсутствии высоких требований матрица (оснастка) может быть изготовлена даже из неметаллических материалов — например дерева, МДФ, фанеры, эпоксидных или полиуретановых композитов.

Какие еще технологии применяются

Ротационное формование

Метод для крупных полых изделий без швов: емкостей, баков, игровых элементов, технических контейнеров.

Когда применяют:

• для крупногабаритных полых изделий;
• когда важны бесшовность и прочность;
• для средних серий, где нужна надежная геометрия больших деталей.

Сравнительная таблица технологий

Как выбрать способ изготовления

На практике решение принимают по нескольким критериям одновременно:

• тираж (прототип, малая серия, массовое производство);
• геометрия (полые детали, постоянное сечение, сложная форма, степень точности);
• требования к материалу (марка полимера, модификации, условия эксплуатации и контакта со средами);
• механические свойства (прочность, жёсткость, ударостойкость и др.);
• внешний вид (текстура поверхности, требования к дефектам);
• сроки запуска;
• бюджет на оснастку и себестоимость детали.

Если задача — быстро проверить идею, чаще выбирают 3D-печать или силиконовые формы. Если нужна стабильная серия с низкой ценой детали, обычно рассматривают литье под давлением, а для профилей и труб — экструзию.
